Атомная бомба: устройство, виды и правда о нейтронной бомбе

Сейчас всё изменилось. Ныне устройство атомной бомбы можно узнать из открытых источников, но по-прежнему мало кто представляет, как работает самое страшное оружие человечества. А разобраться стоит. Например, чтобы определять, где в книгах и фильмах фантастические допущения, где антинаучная чушь, а где автор справочник прочёл, но ничего не понял.

Шаровой заряд

Атомное оружие основано на эффекте цепной реакции. Ядра некоторых изотопов тяжёлых металлов нестабильны и, захватив пролетающий мимо нейтрон, немедленно распадаются. При этом возникают как крупные осколки, так и ещё несколько свободных нейтронов. Они могут спровоцировать распад других ядер — и в результате выделится ещё больше нейтронов. Этот лавинообразный процесс приводит к стремительному выделению энергии — ядерному взрыву, мощность которого эквивалентна 25 тоннам тротила на каждый грамм распавшегося изотопа.

Разумеется, цепная реакция не начнётся, если слиток металла недостаточно велик и большая часть освободившихся нейтронов просто улетает за его пределы. Чтобы произошёл взрыв, количество расщепляющегося материала должно превысить некую критическую массу. Минимальное взрывоопасное количество вещества — 47 килограммов для урана-235 и 10 килограммов для плутония-239: на практике только эти два металла используются для создания ядерных взрывных устройств.

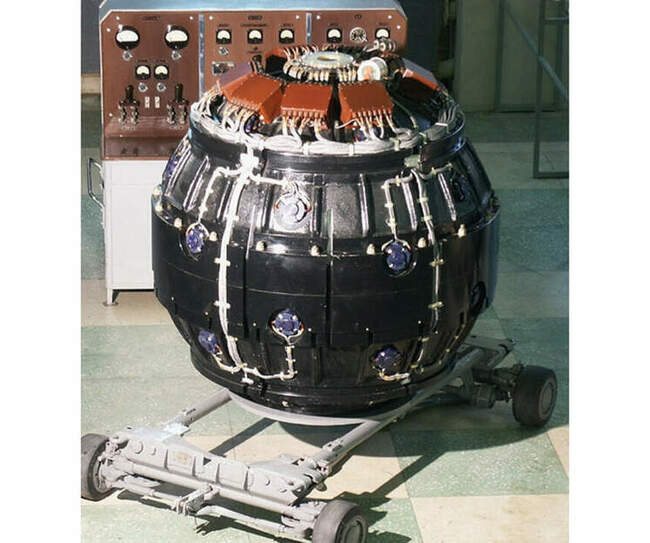

Может показаться, что создать критическую массу легко: взять два слитка урана, каждый пуда по полтора, и соединить. Но это не лучшая идея, поэтому при изготовлении ядерных боеприпасов используются сложно устроенные имплозивные, или шаровые заряды. Их эффект основан на том, что при воздействии силы на поверхность сферы по мере приближения к её центру давление будет возрастать в квадрате. Как следствие, шаровой заряд представляет собой «матрёшку». Внешний сферический слой образует обычная «химическая» взрывчатка, по поверхности которой равномерно распределены 64 детонатора. Все детонаторы должны сработать одновременно — тогда происходит взрыв, который порождает направленную к центру ударную волну.

Если хотя бы один детонатор не сработает вовремя, сжатие будет ассиметричным и приведёт лишь к разрушению боеприпаса. И это служит надёжной защитой. Бомба может выпасть с самолёта, упасть вместе с самолётом, сгореть в вагоне в результате железнодорожной катастрофы, в неё даже может попасть артиллерийский снаряд (правда, последнее испытывалось только на макетах). В худшем случае это приведёт к подрыву обычной, химической взрывчатки, но незапланированной детонации ядерного заряда не произойдёт.

Следом за взрывчаткой в шаровом заряде располагается слой алюминия. Лёгкий металл нужен, чтобы увеличить радиус заряда, а значит, и итоговое давление в центре сферы. Внутрь полой алюминиевой сферы вкладывается тампер — полая сфера из обеднённого урана, которая служит массивным поршнем

Через тампер концентрическая ударная волна передаётся на третью, самую маленькую полую сферу, изготовленную из ядерной взрывчатки — урана или плутония. В самом же центре находится миниатюрный источник нейтронов на основе трития. Масса «ядерной взрывчатки» в шаровом заряде обычно в полтора-три раза меньше критической. Развитие цепной реакции в боеприпасе происходит благодаря дополнительным нейтронам, испускаемым тритием, увеличению плотности металла в момент максимального сжатия, а также потому, что урановый тампер отражает рождающиеся при распаде ядер нейтроны внутрь, не позволяя им покидать зону реакции.

«Шаровая» конструкция позволяет безопасно заложить в боеприпас и сверхкритический заряд расщепляющегося изотопа. Рекорд здесь принадлежит британцам: они изготовили тонкостенную плутониевую сферу, масса которой превышала критическую в 12 раз! Но тогда сынов Туманного Альбиона просто заели амбиции: как же так, у Советов и Штатов есть водородная бомба, а у них нет. На изготовление этого чуда техники королевство потратило годичный запас расщепляющихся материалов.

Повысить мощность боеприпаса можно и без такой траты дефицитных материалов. В активированном шаровом заряде цепной распад продолжается не до исчерпания горючего, как в обычной бомбе, а до разрушения устройства. Испарившийся урановый шар уже не обладает достаточной плотностью, чтобы поддерживать цепную реакцию. У первых имплозивных бомб до распыления заряда успевало выгореть лишь 10% ядерной взрывчатки, а у современных этот показатель колеблется от 30 до 60%. Увеличить степень выгорания можно, обеспечив дополнительное сжатие. Для этого используется большой — до четверти тонны — заряд химической взрывчатки. Хорошо помогает и увеличение толщины тампера. Конечно, дополнительная инертная масса лишь краткий миг способна противостоять рвущемуся из зоны реакции ядерному пламени. Но когда интенсивность реакции нарастает по экспоненте, даже этот миг имеет огромное значение.

Водородная бомба

На этапе горения лития и урана термоядерная бомба по устройству напоминает звезду. Она полностью состоит из плазмы — раскалённого ионизированного газа, но при этом плотнее свинца

Ещё сильнее разрушительную силу современных ядерных боеприпасов можно повысить капсулой с термоядерным горючим. Рядом с первым шаровым зарядом, играющим роль детонатора, размещается второй, устроенный несколько иначе. Вместо слоя химической взрывчатки он покрыт инертным пластиком. Сразу под ним располагается тампер из обеднённого урана. А между тампером и центральной полой сферой, изготовленной из плутония, размещается слой дейтерида лития-6 — соединения лёгкого изотопа лития с тяжёлым водородом. Этот белый порошок не радиоактивен и совершенно безопасен, если не поливать его водой.

Подрыв первого шарового заряда превращает пластиковый слой в перегретую плазму, давление которой приводит к имплозии термоядерной капсулы. Её плутониевая сердцевина достигает критической плотности и тоже взрывается. Литий, поглощая образовавшиеся нейтроны, разлагается на гелий и сверхтяжёлый водород — тритий. Температура на фронте столкновения ударных волн в этот момент оказывается достаточной, чтобы началась реакция термоядерного синтеза с участием дейтерия и трития. А это означает третий взрыв — примерно в сто раз сильнее двух первых.

Но и детонация термоядерного горючего — только вторая фаза термоядерного взрыва. Если ядерный взрыв прекращается после разрушения взрывного устройства, то механизм водородной бомбы продолжает работать и после перехода в плазменное агрегатное состояние. При синтезе ядер тяжёлого и сверхтяжёлого водорода рождаются ядра гелия и нейтроны. Энергия нейтронов настолько велика, что они не захватываются тяжёлыми ядрами, а разбивают их, как бильярдный шар пирамиду.

Под градом нейтронов в реакцию вступает уран-238, в обычных условиях вполне безопасный. Это третья фаза взрыва, увеличивающая его мощность ещё впятеро. Вклад энергии от распада ядер урана не так уж велик, но этот процесс порождает новые тучи нейтронов. А чем плотнее нейтронный поток, тем больше лития перейдёт в тритий, тем выше будет КПД взрывного устройства. Водородную бомбу можно собрать таким образом, что выгорание каждого из трёх компонентов — плутония, дейтрида лития и обеднённого урана — превысит 90%. А это чудовищная энергия.

Субкилотонные боеприпасы

«Малыш», первая атомная бомба, применённая в бою, относилась к пушечному типу

Ядерные боеприпасы ценятся в первую очередь за мощь, но иногда компактность оказывается важнее. Как следствие, некоторое распространение (практически только в США) получили так называемые пушечные заряды. Они состоят из плутониевого цилиндра с отверстием в центре, стержня из того же металла, небольшого количества пороха, который вколачивает стержень в отверстие, единственного детонатора для инициации процессов и… всё. Очевидными преимуществами пушечной схемы были предельная простота, безукоризненная надёжность срабатывания и крошечные размеры.

Но заряд пушечного типа не просто надёжен, а слишком надёжен. Это его главный недостаток. Тепловое или механическое повреждение боеприпаса не выведет его из строя, а напротив — может заставить сработать. В СССР посчитали, что янки — crazy, и копировать этот ужас не стали.

Вторым недостатком пушечных зарядов стала их расточительность. Количество ядерной взрывчатки обязательно должно быть сверхкритическим. То есть расщепляющегося металла «на выстрел» уходит в среднем в три раза больше, чем при другой схеме. Если же пересчитывать на килотонны, разница оказывается ошеломляющей: КПД пушечного заряда не выше 1%. Таким он был у единственного в истории стратегического боеприпаса с зарядом пушечного типа — бомбы «Малыш», сброшенной на Хиросиму. Но там всё устройство весило четыре тонны, а урановые детали были помещены в обрезок орудийного ствола. А при использовании пушечного заряда без сверхпрочного корпуса КПД падает до 0,01–0,004%. Американцы, впрочем, считали, что крайне низкая — от 10 до 150 тонн в тротиловом эквиваленте — мощность для тактического ядерного боеприпаса не изъян, а достоинство.

Примитивное устройство пушечного заряда породило миф, что ядерную бомбу можно собрать в гараже. Но частному лицу достать несколько десятков килограммов почти чистого урана-235 невозможно. А плутоний вдобавок стремительно окисляется на воздухе, очень ядовит и практически не поддаётся механической обработке. Попытавшись изготовить кустарным способом из небольших плутониевых слитков детали взрывного устройства, самоделкин умрёт от лучевой болезни, от отравления или в результате вспыхнувшего в гараже пожара, но ничего не достигнет.

Уран или плутоний?

На первый взгляд преимущества плутония над ураном, критическая масса которого впятеро выше, очевидны. Заряд получается миниатюрным. При распаде плутоний выделяет больше свободных нейтронов, чем уран, что крайне важно, например, при изготовлении термоядерных боеприпасов. К тому же обогащённый уран очень дорог в производстве, плутоний же добывается из отработанного топлива для атомных электростанций.

Но на практике выбор не так прост, поскольку плутоний — металл радиоактивный. Если период полураспада урана-235 — 713 миллионов лет, то у плутония-239 он составляет всего 24 тысячи лет. К тому же извлекаемый из АЭС плутоний на самом деле представляет собой смесь изотопов, излучение которых выводит из строя электронные компоненты боеприпаса и на молекулярном уровне «разъедает» химическое взрывчатое вещество.

Как следствие, в военном деле обычно используется специальный «оружейный» плутоний, который провёл в активной зоне ядерного реактора всего 1–2 месяца. Доля тяжёлых примесей в нём составляет 2–7%. Но такой плутоний уже очень недёшев и всё равно радиоактивен.

«Грязная» бомба

В романе Дмитрия Глуховского «Метро 2033» даже спустя 20 лет после ядерной бомбардировки радиация не позволяет выжившим покинуть убежища. Такое видение постапокалиптического мира в фантастической литературе стало каноническим. Хотя на практике всё иначе — Хиросиму и Нагасаки быстро отстроили на прежнем месте, и жители их не оставляли.

Чтобы увеличить радиационное воздействие ядерного боеприпаса (особенно в глобальном масштабе и долгосрочной перспективе), в 1950 году американский физик Лео Сциллард предложил заменить в шаровом заряде урановый и алюминиевый тамперы на оболочку из кобальта. Взрыв, конечно, будет слабее, но, захватывая нейтроны, безвредный кобальт-59 превращается в очень опасный радиоактивный изотоп кобальт-60, широко применяющийся при производстве промышленных источников гамма-излучения. Если таких бомб сделать достаточно много и разом взорвать даже на своей территории, полагал учёный, то кобальт рассеется по всей планете с потоками воздуха… и вот тогда точно конец!

Фантастов идея вдохновила. Кобальтовая «бомба Судного дня» упоминается в фильме «Доктор Стрейнджлав, или Как я перестал бояться и полюбил атомную бомбу» Стэнли Кубрика, в романах Роджера Желязны, Агаты Кристи, Сергея Лукьяненко. Однако военные и политики отнеслись к идее без особого энтузиазма. В реальности «грязные» бомбы действительно разрабатывались, по крайней мере в СССР, но никогда не принимались на вооружение и не производились. Даже испытания проводились только имитационные — с использованием нерадиоактивных изотопов.

В результате испытаний от идеи быстро отказались. Вопреки прогнозам, загрязнённая площадь была невелика — как средство массового поражения кобальтовый заряд уступал по эффективности даже многим химическим боеприпасам. «Грязная бомба» не выдерживала критики и как ультимативное оборонительное оружие, создающего на пути противника непроходимую зону. Предсказать точное расположение, размер и форму смертоносного пятна оказалось невозможно.

Калифорниевая бомба

Калифорний часто называют самым дорогим веществом в мире. Это не совсем так, но среди изотопов, которые производят промышленно, он чемпион

Фантасты уже много лет обдумывают идеи ядерной взрывчатки на основе экзотических веществ. Во вселенной Великорасы Александра Зорича, например, применяются сверхмощные калифорниевые боеприпасы. Почему калифорниевые? Вероятно, автор заглянул в справочник и узнал, что данный металл обладает критической массой впятеро меньшей, чем у плутония… Но из этого же не следует, что взрыв калифорниевой бомбы будет впятеро сильнее при том же весе! Напротив, безопасный — подкритический — шаровой заряд из калифорния окажется не только в 3000 раз дороже и в 30 раз радиоактивнее, но и впятеро слабее плутониевого.

Но, может быть, использование синтетических изотопов с минимальной критической массой позволит создать миниатюрное взрывное устройство? Теоретически это возможно, но зачем военным безумно дорогая, зато слабенькая атомная бомба, умещающаяся в кейс, знают только фантасты. Советский «ядерный ранец» РЯ-6 мощностью в одну килотонну с зарядом на основе плутония весил всего 25 кг, и военные не считали, что им нужно что-то ещё легче.

Нейтронная бомба: миф и реальность

Противоположностью «грязной» кобальтовой бомбе можно считать нейтронную: она не заражает территорию, поражает только живую силу и оставляет невредимыми материальные ценности. Во всяком случае, такого мнения придерживалась как американская, так и советская пресса в 70–80-х годах. Последняя также утверждала, что нейтронные боеприпасы есть только у США, прозрачно намекая на тягу вероятного противника к чужим материальным ценностям.

Как и в случае кобальтовой бомбы, все утверждения о свойствах нейтронных боеприпасов оказались вымыслом. Устройство представляло собой обычный шаровой заряд, в котором слои алюминия и урана заменены слоем бериллия. Такое решение снижало КПД, зато бериллий, поглощая ядра гелия, появляющиеся в результате распада плутония, испускал нейтроны — слишком быстрые, чтобы поддерживать цепную реакцию, но не обладающие достаточной энергией для раскалывания ядер. Как следствие, взрыв (формально термоядерный!) выходил совсем слабым — 5 килотонн или около того. Причём нейтроны уносили до 80% выделившейся энергии.

Нейтронные боевые части планировалось устанавливать на противоракеты для уничтожения советских боеголовок. Перехват осуществлялся на орбите, но в вакууме ударная волна не образуется, а рентгеновское и световое излучение позволяло поразить цель на дистанции не более километра от подрыва заряда. Предполагалось, что использование нейтронных боеприпасов позволит увеличить радиус поражения в полтора раза. К тому же боеприпасы такого типа можно без опаски применять над собственной территорией: рентгеновского излучения там кот наплакал, а нейтроны теряют «убойную силу» в атмосфере из-за сопротивления азота.

После появления современных противоракет, позволяющих перехватывать боеголовки на минимальной высоте (и едва ли не прямым попаданием!), производство нейтронных боеприпасов потеряло смысл. Откуда взялся миф про «сохранение материальных ценностей» — тайна. Если подорвать нейтронный заряд вблизи от поверхности, действительно возникнет узкая — метров триста шириной — зона, в которой уровень радиации всё ещё будет смертельным, а каменные здания уже устоят, хотя и будут объяты пламенем. Но никакой практической ценности эта особенность не имеет.

Проблему сохранения материальной инфраструктуры пытались решить советские инженеры, работавшие в 1980-х над созданием «чистых», или «спектральных» бомб. Применение боеприпаса такого типа не должно было вызывать заражение местности. Для этого в конструкции термоядерной бомбы урановые детали заменяли на свинцовые — ядра этого металла выдерживают попадание быстрых нейтронов и не активируются медленными. Количество использованного плутония сводилось к минимуму благодаря изощрённым способам усиления имплозии. При сгорании же лития радиоактивных веществ не образуется. Таким образом, подрыв бомбы на высоте нескольких километров позволял рентгеновской вспышкой очистить большую площадь от позвоночных без какого-либо иного ущерба для экологии.

Насколько известно, спектральные боеприпасы в СССР серийно не производились. Наступила эпоха разрядки, и применение ядерных зарядов для создания собственных, а не сохранения чужих материальных ценностей стало более эффективным экономически. «Мирные» ядерные взрывы в Советском Союзе производились несколько раз в год для изменения рельефа, создания подземных хранилищ отходов, геологической разведки, а также чтобы упростить добычу полезных ископаемых. «Чистые» заряды при этом оказались бы очень кстати, но мораторий на ядерные испытания вскоре привёл к свёртыванию программы.
